対ミサイル　耐爆シェルター

ベゼルが選ばれる理由：Blast valve（耐爆弁）
耐爆シェルターのアキレス腱：空気の出入口

シェルターの弱点

  • 　天下無双の勇者アキレスにも弱点はありました。
  • 　シェルターを分厚いコンクリートで防護したとしても、弱点が残ります。
  • 　空気の出入口です。
  • 　塞いでしまうわけにはいきません。緊急時は、常に外気を取り入れ、同量を外部に排出している必要があります。
  • 　衝撃波に瞬時に対応して、自動で開閉されなければなりません。勿論強度が重要です。日本には存在しない重要な弁です。

衝撃波とはどんなもの？：３種類の波

  • 衝撃第一波
      • 　ミサイルが着弾すると、大規模地震並みの震動が発生し、同時に衝撃波が建物を襲います
    • 　15m離れたところにミサイルが着弾すると、建物が受ける衝撃第一波の強さは、3barです。1m2当り30トンの力が加わります。

  • 引き波
    • 　押し寄せた波は、今度は引き戻されます。引っ張られる力にも耐えなければなりません。

  • 反射波
    • 　ミサイル衝撃波の特徴に反射波があります。
    • 　短時間に連続して衝撃波が押し寄せると、場合によっては第一波の３倍以上に力が強まります。
    • 　第一波が3barだとすると、反射波は最大11barにまで強まることが観測されています。110トン/m2という強さです。
    • 　これに対応するのが、ベゼル社製耐爆弁の標準強度です。

    ベゼル社製耐爆弁

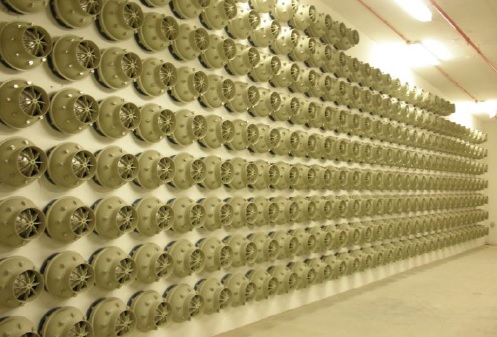

    シンガポールの地下発電機用耐熱耐爆弁 プレフィルター耐爆排気弁
    シンガポール地下シェルターの耐爆弁 　 プレフィルタ 陽圧弁
